中國大陸越來越多的企業入局造芯，不論是手機、車企甚至家電廠商都開始了“造芯之路”。這時候不禁有人發問：“科技的盡頭是造芯?”

　　芯片短缺和大幅漲價讓很多企業意識到，供應環節不能過度依賴國外，而是應該在國內尋找合適的芯片供應商，或者自主研發芯片，這對于自主芯片研發廠商是一次難得的機遇。

　　半導體市場自2019年開啟景氣周期有望持續三年，根據SEMI收集的各機構對2022年全球半導體市場規模及增速預測，2022年市場規模預測均值為5700億美元，平均的預測增速為10%，預測增速高達15%以上。

　　那么芯片的盡頭是什么?芯片是洗出來的。在芯片制作的過程中，光刻機是非常重要的一個設備，沒有光刻機將無法正常生產芯片，而光刻機在全球都是壟斷地位的。短期內，這一狀況暫時無法改變。但是，沒有超純水芯片也是造不出來的。我們可控的盡頭就是超純水了。

　　清洗步驟貫穿芯片制造過程中的許多工藝環節。清潔技術將持續到芯片開發完成為止。早在20世紀50年代，半導體制造業就開始關注清洗技術，其重要性將越來越高，市場需求將越來越大。隨著工藝技術的進步，光刻和各種工藝的數量激增，清洗步驟的數量也增加了。根據統計數據，80nm~60nm工藝清洗步驟約100個，20nm~10nm工藝清洗步驟200多個。由此可見，超純水對芯片來說是多么重要。

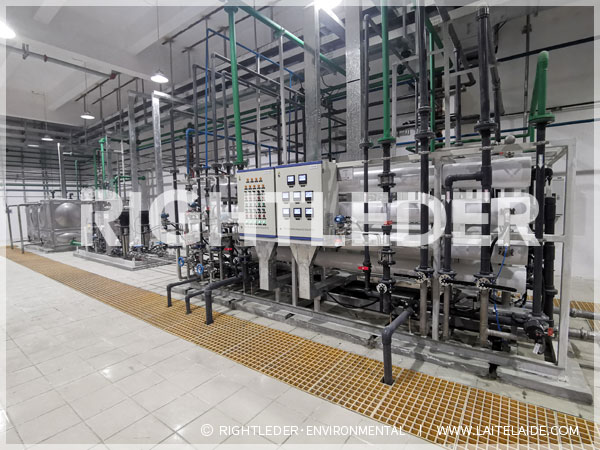

　　全自動雙級反滲透+EDI超純水系統+拋光混床是目前常用的超純水處理技術，EDI超純水系統是超純水生產設備的重要組成部分。到目前為止，一些廠家仍然使用混床生產超純水。混床超純水系統優點是前期投資少。但是，EDI超純水系統的突出性能優勢是無法替代的。與混床相比，在相同流量處理能力的情況下，EDI超純水系統占地面積要小得多，約為混床的1/10。這種對用戶友好的設計是通過消除巨大的再生存儲和廢水中和系統來實現的。
